Что такое подпорные стенки и где они применяются: виды конструкций

Подпорная стенка — инженерная конструкция, которая удерживает грунт от смещения при перепаде высот. Она воспринимает боковое давление земли, воды и внешних нагрузок: веса автомобилей, зданий, складируемых материалов. Такие сооружения устанавливают на склонах, террасированных участках, возле дорог, котлованов и набережных. Если коротко: стенка нужна там, где грунт без дополнительной опоры может осыпаться, сползти или продавить соседнюю конструкцию.

Небольшой бордюр вокруг клумбы тоже иногда называют подпорной стенкой, но к инженерным сооружениям он относится лишь условно. Настоящая конструкция работает под нагрузкой и требует расчета. Ошибка в толщине, глубине заложения или водоотводе проявляется не сразу: сначала стенка наклоняется на несколько сантиметров, затем появляются трещины, раскрываются швы, а после морозной зимы часть сооружения может потерять устойчивость.

Где применяют подпорные конструкции

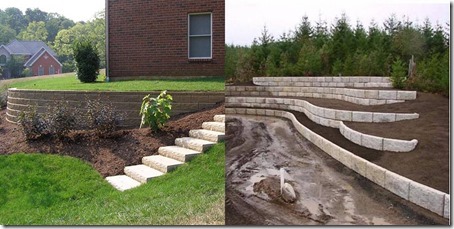

На частных участках стенками формируют террасы, укрепляют откосы и отделяют площадки, расположенные на разных отметках. В гражданском строительстве ими ограждают подвалы и подземные парковки, удерживают грунт рядом с фундаментами. В дорожной отрасли конструкции поддерживают насыпи и выемки, а в гидротехническом строительстве входят в состав береговых укреплений и причальных сооружений.

Профессиональное устройство подпорных стенок начинается не с выбора бетона или декоративной облицовки, а с инженерно-геологических данных. Проектировщику необходимо знать плотность, влажность, угол внутреннего трения и сцепление грунта, положение грунтовых вод, глубину промерзания и величину нагрузки у верхней бровки. Без этих сведений нельзя достоверно определить давление на стену и проверить ее устойчивость.

Как работает подпорная стенка

Грунтовый массив давит на заднюю поверхность конструкции по горизонтали. В простом случае интенсивность давления увеличивается с глубиной: у верха она минимальна, у подошвы — максимальна. Однако реальная схема сложнее. На стену могут одновременно воздействовать насыщенный водой грунт, транспортная нагрузка, морозное пучение и вибрации.

Конструкция должна пройти как минимум три основные проверки: на сдвиг по подошве, опрокидывание и несущую способность основания. Для железобетонных элементов дополнительно рассчитывают изгибающие моменты, поперечные силы, раскрытие трещин и армирование. Расчеты оснований выполняют с учетом положений СП 22.13330, нагрузок — СП 20. 13330, железобетонных конструкций — СП 63.13330. Для подпорных сооружений также применяют профильные нормы, включая СП 381.1325800.2018.

Критически важный момент: вода за стеной способна увеличить нагрузку сильнее, чем лишние несколько десятков сантиметров грунта. Дренаж нельзя считать необязательным дополнением. Он является частью несущей системы, хотя визуально почти не заметен.

Основные виды подпорных стенок

Гравитационные

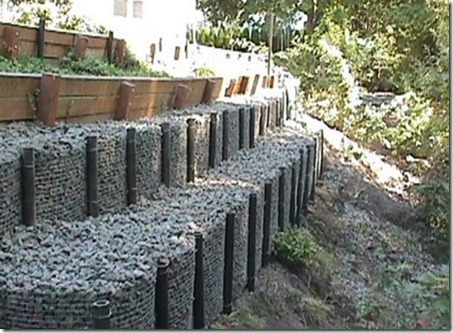

Гравитационная стенка сопротивляется давлению грунта главным образом за счет собственного веса. Ее строят из монолитного бетона, бутового камня, бетонных блоков или габионов. Поперечное сечение обычно расширяется к основанию. Чем выше сооружение и слабее грунт, тем массивнее приходится делать конструкцию.

Этот вариант понятен по устройству и хорошо переносит локальные повреждения, но требует значительного объема материалов. Каменные и габионные стенки обладают дренирующей способностью, хотя отдельный водоотвод часто все равно необходим. Габионы допускают небольшие деформации без мгновенного разрушения, поэтому подходят для берегов, откосов и участков с неравномерной осадкой.

Уголковые железобетонные

Уголковая стенка состоит из вертикальной плиты и фундаментной подошвы. В поперечном разрезе конструкция напоминает букву L или перевернутую T. Часть грунта лежит на подошве и своим весом помогает удерживать сооружение. Благодаря этому расход бетона ниже, чем у массивной гравитационной стены сопоставимой высоты.

Тонкая железобетонная плита работает на изгиб, поэтому расположение арматуры определяется расчетом. Простое увеличение диаметра стержней не исправляет ошибки в анкеровке, защитном слое или шагах поперечной арматуры. Для монолита также важны непрерывность бетонирования, уплотнение смеси и уход за бетоном в первые дни набора прочности.

Контрфорсные

При значительной высоте вертикальную плиту усиливают контрфорсами — поперечными ребрами, соединяющими стену с фундаментной плитой. Они уменьшают изгибающие моменты и позволяют рациональнее расходовать бетон и арматуру. Такое решение применяют на инфраструктурных объектах, промышленных площадках и в других местах, где обычная уголковая схема становится слишком материалоемкой.

Свайные и шпунтовые

В стесненной городской застройке массивную подошву часто невозможно разместить. Тогда используют буронабивные сваи, секущиеся сваи, металлический шпунт или ограждение типа «стена в грунте». Элементы заглубляют ниже дна котлована, а при необходимости дополняют распорками или грунтовыми анкерами. Подобные конструкции позволяют удерживать грунт рядом с существующими зданиями и коммуникациями.

Армогрунтовые

В армогрунтовой системе массив грунта усиливают георешетками, геотекстилем или металлическими полосами. Армирующие прослойки воспринимают растягивающие усилия, а фасадные блоки или панели формируют внешнюю поверхность. Такие сооружения часто встречаются на транспортных развязках и подходах к мостам. Их преимущество — сравнительно небольшая чувствительность к осадкам основания, однако качество обратной засыпки и послойного уплотнения здесь особенно важно.

Тип конструкции	Основной принцип работы	Типичная область применения	Особенности
Гравитационная	Удержание грунта собственным весом	Террасы, откосы, берега	Простая, но массивная
Уголковая	Работа железобетонных плит на изгиб	Участки, дороги, промышленные площадки	Экономит бетон, требует точного армирования
Контрфорсная	Передача усилий через поперечные ребра	Высокие стены и тяжелые нагрузки	Сложнее опалубка и армирование
Свайная или шпунтовая	Защемление заглубленных элементов	Котлованы, плотная городская застройка	Подходит для стесненных условий
Армогрунтовая	Совместная работа грунта и армирующих слоев	Дороги, насыпи, мостовые подходы	Требовательна к засыпке и уплотнению

Из чего складывается надежность конструкции

Основание

Подошва должна опираться на грунт с достаточной несущей способностью. Растительный слой, рыхлая насыпь и переувлажненные включения удаляют. При необходимости выполняют замену грунта, щебеночную подготовку, бетонную подготовку или свайное основание. Глубину заложения назначают не по универсальной таблице, а с учетом промерзания, рельефа, размыва и геологии конкретного участка.

Дренаж и обратная засыпка

За стеной устраивают дренирующий слой из щебня или другого фильтрующего материала. Чтобы его поры не забивались частицами грунта, слои разделяют геотекстилем с подходящей фильтрующей способностью. В нижней части размещают перфорированную трубу с уклоном к месту сброса. В бетонной стене могут предусматриваться водоотводные отверстия, однако они не всегда заменяют полноценный дренаж.

Обратную засыпку выполняют послойно. Толщина уплотняемого слоя зависит от материала и применяемого оборудования, но на практике обычно составляет порядка 200–300 мм до уплотнения. Тяжелую вибротехнику нельзя подводить вплотную к молодой стене без проверки допустимых нагрузок: динамическое воздействие способно повредить конструкцию еще до ввода в эксплуатацию.

Практический совет: воду необходимо не просто вывести из-за стены, а отвести в безопасное место — ливневую сеть, дренажный колодец или предусмотренный проектом выпуск. Труба, заканчивающаяся у подошвы, переносит проблему, а не решает ее.

Деформационные швы и гидроизоляция

Протяженная монолитная стенка не должна превращаться в одну жесткую ленту без швов. Температурные изменения, усадка бетона и неравномерные осадки вызывают трещины. Расстояние между деформационными участками назначают проектом с учетом схемы и условий эксплуатации. Поверхность со стороны грунта защищают гидроизоляцией, особенно если ниже расположены помещения или бетон подвергается регулярному увлажнению.

Как проходит строительство

Работы начинают с геодезической разбивки и подготовки котлована. После приемки основания устраивают подготовку, монтируют опалубку и арматурный каркас. До бетонирования проверяют защитные слои, выпуски, закладные детали и положение дренажных элементов. Бетон укладывают с уплотнением, не допуская расслоения смеси и образования непробетонированных зон.

Опалубку снимают после достижения бетоном прочности, достаточной для восприятия текущих воздействий. Нагружать стену обратной засыпкой сразу после распалубки нельзя. Срок определяют по фактическому набору прочности, температуре твердения и проектным требованиям, а не только по количеству прошедших дней.

Памятка перед началом работ

• Получить данные о грунтах и уровне подземных вод.
• Зафиксировать перепад отметок и нагрузку у верхней бровки.
• Выбрать конструктивную схему по расчету, а не по внешнему виду.
• Проверить устойчивость против сдвига, опрокидывания и просадки основания.
• Разработать дренаж с понятной точкой сброса воды.
• Указать в проекте бетон, арматуру, защитные слои и узлы швов.
• Определить порядок засыпки и допустимую уплотняющую технику.
• Предусмотреть контроль геометрии, материалов и скрытых работ.

Какие ошибки встречаются чаще всего

Самая заметная ошибка — строительство «с запасом» без расчета. Толстая бетонная стенка на узкой подошве может оказаться менее устойчивой, чем грамотно рассчитанная тонкая конструкция. Не менее опасны отсутствие дренажа, засыпка глинистым переувлажненным грунтом, недостаточная анкеровка арматуры и расположение тяжелой техники у края засыпки.

Отдельная проблема — изменение условий после завершения проекта. Например, за стеной планировался газон, а позднее появилась парковка или склад стройматериалов. Дополнительная нагрузка увеличивает горизонтальное давление грунта. Любое подобное переустройство желательно проверять расчетом до начала работ.

Итог

Подпорная стенка — не декоративная перегородка, а сооружение, надежность которого зависит от совместной работы основания, несущих элементов, обратной засыпки и дренажа. Для невысокой террасы может подойти гравитационная или уголковая схема, для глубокого котлована — свайное либо шпунтовое ограждение, для дорожной насыпи — армогрунтовая система. Окончательный выбор делают после изучения геологии и нагрузок.

Если на участке уже появилась трещина, выпирание, наклон или постоянное замачивание грунта за стеной, откладывать обследование не стоит. Чем раньше установлена причина деформации, тем больше шансов ограничиться ремонтом дренажа или локальным усилением. Практическим опытом эксплуатации таких конструкций и вопросами по конкретным условиям можно поделиться в комментариях.
