Битумно-полимерная гидроизоляция: что это такое и технология нанесения

Обычный битум хорошо отталкивает воду, но у него есть слабое место: при охлаждении он становится хрупким, а под воздействием жары размягчается. Полимерные добавки заметно расширяют рабочий диапазон материала. В результате покрытие сохраняет эластичность, перекрывает мелкие трещины и не отслаивается при сезонных подвижках основания. Именно поэтому битумно-полимерные составы применяют на фундаментах, кровлях, мостовых конструкциях, подземных сооружениях и других объектах, где одной только водонепроницаемости недостаточно.

Битумно-полимерная гидроизоляция — это мастика, мембрана или напыляемый состав на основе нефтяного битума, модифицированного полимерами. После нанесения материал образует сплошной водостойкий слой без открытых швов. Конкретные свойства зависят от типа модификатора, доли сухого остатка, толщины покрытия и качества подготовки поверхности.

Чем модифицированный битум отличается от обычного

Для изменения свойств битума чаще всего используют SBS-эластомеры, APP-пластомеры, синтетический каучук, латексы и другие полимерные компоненты. SBS повышает эластичность и устойчивость к растрескиванию при отрицательной температуре. APP улучшает теплостойкость и сопротивление ультрафиолету, поэтому такие материалы востребованы в кровельных системах. Точный состав производитель указывает в технической документации, хотя процентное соотношение компонентов нередко относится к коммерческой рецептуре.

Для герметизации деформационных зон, примыканий и участков с повышенной нагрузкой может применяться битумно полимерный гидроизоляционный материал. При выборе важна не только надпись на упаковке, но и назначение продукта: состав для жесткого бетонного фундамента и материал для подвижного шва работают в разных условиях и не всегда взаимозаменяемы.

Полимерная модификация не превращает мастику в универсальное средство. Даже качественное покрытие не выдержит отрицательного давления воды, если оно не рассчитано на такую нагрузку, а нанесение на пыльный или мокрый бетон почти неизбежно ухудшит адгезию. Работоспособность гидроизоляции определяет вся система: основание, праймер, основной слой, армирование, защита от механических повреждений и правильная организация водоотвода.

Основные виды материалов

Тип	Особенности	Где применяется	Ограничения
Холодная мастика на растворителе	Готова к нанесению, хорошо смачивает минеральные и металлические поверхности	Фундаменты, сваи, трубопроводы, локальный ремонт кровли	Запах, пожароопасность, требования к вентиляции; возможна усадка после испарения растворителя
Водно-эмульсионная мастика	Почти не имеет резкого запаха, удобна для ручной и механизированной работы	Бетонные основания, внутренние помещения, кровельные системы	Нельзя замораживать до высыхания; температура нанесения ограничена паспортом продукта
Двухкомпонентная мастика	Отверждается после смешивания компонентов, дает стабильную толщину и высокую эластичность	Ответственные узлы, плиты перекрытия, подземные сооружения	Ограниченная жизнеспособность смеси, необходимость точного дозирования
Напыляемая «жидкая резина»	Быстро формирует бесшовную мембрану на большой площади	Кровли, тоннели, фундаменты сложной геометрии	Нужно специальное оборудование; результат зависит от настройки распыления
Рулонный битумно-полимерный материал	Заводская толщина, армирующая основа, контролируемые характеристики	Плоские кровли, фундаментные плиты, подземные части зданий	Есть нахлесты и примыкания; наплавление требует соблюдения пожарных мер

Слова «жидкая резина» не обозначают единый химический состав. Под этим названием продаются как двухкомпонентные битумно-латексные эмульсии для напыления, так и однокомпонентные мастики. Сравнивать их следует по техническому паспорту: удлинению при разрыве, прочности сцепления, водопоглощению, сухому остатку, времени высыхания и допустимой температуре эксплуатации.

Критически важно: расход в килограммах на квадратный метр нельзя напрямую принимать за толщину готовой мембраны. Если сухой остаток мастики составляет 60%, то после испарения воды или растворителя масса и толщина слоя уменьшатся. Расчет выполняют по сухому остатку и плотности конкретного состава, а не по усредненной цифре из рекламного описания.

Подготовка основания

Основание должно быть прочным, чистым и совместимым с выбранным материалом. С бетона удаляют цементное молочко, пыль, масло, остатки опалубочной смазки и непрочно держащиеся ремонтные составы. Раковины раскрывают и заполняют ремонтной смесью. Острые выступы сбивают, а внутренние углы оформляют галтелью. На переходе «стена — фундаментная плита» резкий угол особенно опасен: здесь покрытие растягивается и может прорваться при обратной засыпке.

Допустимая влажность основания зависит от химической основы мастики. Некоторые водные эмульсии разрешено наносить на слегка влажный бетон, тогда как составы на растворителях обычно требуют сухой поверхности. Проверять это нужно по техническому листу производителя. Универсального значения влажности для всех продуктов не существует.

Праймер связывает остаточную пыль, выравнивает впитываемость и улучшает смачивание основания. Его наносят тонким слоем без луж. Полностью заменять мастику праймером нельзя: это разные продукты с разной долей связующего и разным назначением.

Технология нанесения по шагам

1. Осмотрите поверхность. Проверьте прочность бетона, состояние швов, наличие трещин, выступающей арматуры и активных протечек. Воду под напором предварительно останавливают ремонтными или инъекционными составами.
2. Подготовьте основание. Очистите его механическим способом, обеспыльте, восстановите дефекты и сформируйте галтели. Металл очищают от ржавчины до степени, предусмотренной проектом и системой защиты.
3. Нанесите праймер. Перед продолжением работы дождитесь состояния, указанного изготовителем: одни продукты должны полностью высохнуть, другие допускают нанесение по слегка липкому слою.
4. Усилите сложные зоны. Трещины, углы, вводы коммуникаций и примыкания армируют полиэфирным полотном, стеклосеткой либо специальной лентой. Армирующий материал утапливают в свежую мастику без складок.

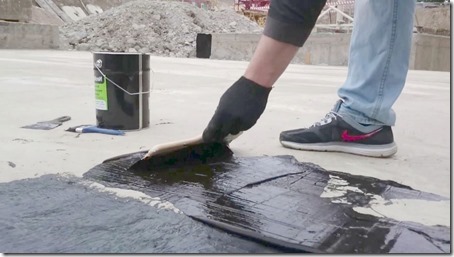

5. Сформируйте основное покрытие. Мастику распределяют кистью, валиком, раклей или установкой безвоздушного напыления. Каждый следующий слой обычно наносят после высыхания предыдущего, меняя направление движения инструмента.
6. Проконтролируйте толщину. Во время работы используют гребенчатый толщиномер для мокрого слоя. После отверждения толщину проверяют в контрольных местах методом, допустимым для конкретного объекта.
7. Защитите мембрану. Перед обратной засыпкой устанавливают профилированную мембрану, защитные плиты или иной предусмотренный проектом экран. Засыпать грунт непосредственно на мягкое покрытие рискованно.

Количество проходов определяется не привычкой мастера, а требуемой толщиной сухой пленки. Один чрезмерно толстый слой сохнет неравномерно: поверхность уже образует корку, а внутри остается вода или растворитель. Это приводит к пузырям, смещению покрытия и долгому сохранению мягкости. Несколько контролируемых слоев обычно надежнее одного толстого.

Температура и время высыхания

Рабочий диапазон необходимо брать из паспорта продукта. Для многих холодных мастик нижняя граница нанесения находится около +5 °C, но существуют зимние составы, рассчитанные на отрицательную температуру. Это не означает, что их можно наносить на иней или лед. Температура поверхности должна исключать конденсацию: основание обычно принимают минимум на 3 °C теплее точки росы — такой подход используется в практике нанесения защитных покрытий.

Межслойная выдержка может составлять от нескольких часов до суток. На нее влияют температура, влажность воздуха, ветер, толщина слоя и впитывающая способность основания. Проверка «не липнет к пальцу» полезна лишь как оперативный ориентир; окончательное решение принимают по документации производителя и состоянию контрольного участка.

Нельзя закрывать невысохшую мастику утеплителем или защитной мембраной. Запертая влага замедлит отверждение, а плиты могут продавить покрытие. Особенно часто такая ошибка возникает в прохладную погоду, когда верхняя пленка выглядит сухой, но нижняя часть слоя еще подвижна.

Толщина и ориентировочный расход

Проектная толщина зависит от водной нагрузки, трещиностойкости основания и назначения конструкции. Для легкой защиты от грунтовой влаги и для сооружения, находящегося под гидростатическим давлением, нельзя назначать одинаковую систему. Требования сверяют с проектом, техническими решениями изготовителя и действующими нормами, в том числе с положениями СП 28.13330, если речь идет о защите строительных конструкций от коррозии.

Условие эксплуатации	Типичная задача	Ориентир по сухой толщине	Что требует внимания
Капиллярная и грунтовая влага без напора	Вертикальная защита фундамента в дренирующем грунте	Около 1,5–2 мм	Непрерывность слоя и защита при засыпке
Периодический контакт с водой	Цоколь, плита, эксплуатируемое перекрытие	Около 2–3 мм	Армирование примыканий и организация уклонов
Гидростатическое давление	Заглубленная конструкция при высоком уровне грунтовых вод	Определяется расчетом и системным решением	Швы, вводы, прижимная конструкция, ремонтопригодность

Приведенные значения служат ориентиром, а не готовой спецификацией. Например, при расчетной сухой толщине 2 мм расход двух мастик с разным сухим остатком будет отличаться. Следует также закладывать поправку на шероховатость основания и технологические потери. На пористом бетоне фактический расход всегда выше, чем на гладкой загрунтованной поверхности.

Ошибки, из-за которых покрытие перестает работать

Самая распространенная проблема — нанесение по пыльному бетону. Мастика прилипает не к основанию, а к слою пыли и затем снимается вместе с ним. Не менее опасны непросохший праймер, открытые каверны, необработанные рабочие швы и попытка перекрыть активную трещину только толстым слоем мастики.

На вертикальных поверхностях встречаются потеки и сползание. Причиной может быть превышение толщины за один проход, неподходящая температура или разбавление материала растворителем без разрешения изготовителя. Добавление растворителя «для удобства» меняет вязкость, сухой остаток и скорость отверждения, поэтому допустимо только в пределах, прямо указанных в инструкции.

Еще одна ошибка — отсутствие защитного слоя. Камень в обратной засыпке способен проколоть эластичную мембрану, а движение грунта создает сдвигающую нагрузку. Дренажная профилированная мембрана не всегда заменяет гидроизоляцию, но хорошо работает как ее механическая защита, если установлена правильной стороной и закреплена без повреждения основного покрытия.

Памятка перед приемкой работ

Что проверить	Признак нормального результата
Основание	Нет пыли, льда, масла, острых выступов и непрочных участков
Сплошность	Отсутствуют пропуски, кратеры, пузыри, открытые поры и непрокрашенные зоны
Толщина	Соответствует проекту и подтверждена замерами, а не только расходом упаковок
Примыкания	Углы, трещины, швы и вводы усилены по принятому техническому решению
Отверждение	Покрытие не смещается, не пачкает защитный материал и выдержало нормативную паузу
Защита	До засыпки или монтажа следующих слоев исключены проколы и продавливание

Вывод

Битумно-полимерная гидроизоляция ценится за бесшовность, эластичность и способность работать на основаниях сложной формы. Однако долговечность определяется не названием материала, а точностью всей технологии. Нужно учесть водную нагрузку, выбрать совместимый праймер, подготовить бетон, усилить подвижные зоны, выдержать расчетную толщину и защитить мембрану от повреждений.

Перед началом работ стоит запросить технический паспорт, инструкцию по нанесению и узлы производителя, а затем сопоставить их с проектом объекта. Если условия на площадке отличаются от предусмотренных — например, основание остается влажным или обнаружены активные протечки, — решение лучше скорректировать до нанесения мастики. Практическим опытом работы с разными составами и вопросами по сложным узлам можно поделиться в комментариях.

Твитнуть
